Monochromatische Lichtquellen mit Tisch 1 Phase 50Hz/60Hz
für Planglasplatten bis Ø300mm 540x540x364mm

3.831,00 €*

Artikelnummer: 1050802
Lieferzeit ca. 4 Wochen
EAN Nummer: 4066918004987
Herstellernummer: ML-B (300)
Warentarifnummer: 90318020
Gewicht: 80kg
bis Durchmesser
Menge:

Monochromatische Lichtquellen mit Tisch 1 Phase 50Hz/60Hz für Planglasplatten bis Ø300mm

zur Beurteilung der Ebenheitsprüfung von Planflächen nach dem Interferenzverfahren unter Verwendung von Planglasplatten

  • Sodium-Energiesparlampe 35W mit sehr langer Betriebszeit
  • Stromversorgung 1 Phase 220/240V 50Hz/60Hz
  • monochromatische Wellenlänge 5896A = λ/2 (~0,3μ)

Lieferung einzeln verpackt

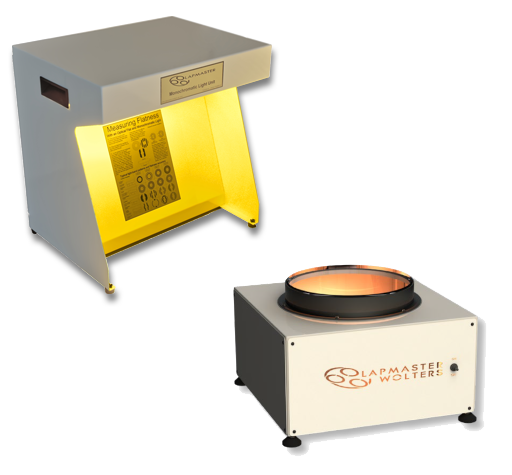

1050 801 : Standardmodell für Planglasplatten bis Ø 250mm
1050 802 – 1050 803 : Tischmodell für Planglasplatten bis Ø 300mm und Ø 350mm

Handhabung:

  • Die Planglasplatte wird auf das zu prüfende Werkstück aufgelegt und mit monochromatischem Licht
    angestrahlt. Monochromatisches Licht hat nur eine Wellenlänge, daher kann die Ebenheit von Planflächen sehr gut beurteilt werden.

  • Das Standardmodell 1050 801 besitzt vor der Lampe einen Spiegel, auf dem eine gerade Linie eingraviert ist. Bei passender Ausrichtung von Planglasplatte, Werkstück und Lichtschein entsteht an der Linie ein Geradheitsbezug. Durch die Form und Musterung der Interferenzstreifen lassen sich entsprechende Rückschlüsse auf die Ebenheit ziehen.

  • Bei den Tischmodellen 1050 802 + 1050 803 und freistehenden Lichtquellen mit Untergestell befindet sich der Spiegel im Inneren des Gehäuses. Planglasplatte und Werkstück werden übereinander auf die Lichtquelle gelegt. Das monochromatische Licht strahlt nach oben, wo nun auf die gleiche Weise wie bei Modell 1050 801 die Ebenheit bewertet werden kann.

Monochromatische Lichtquellen mit Tisch 1 Phase 50Hz/60Hz für Planglasplatten bis Ø300mm
Größe: 540x540x364mm
Artikelnummer: 1050802
Marke: LAPMASTER
Herstellernummer: ML-B (300)
bis Durchmesser: Ø300mm
Abmessung: 540x540x364mm
Wellenlänge: Lambda/2
Gewicht: 80kg
