Gewindelehren von ULTRA bilden in der industriellen Serienfertigung und Qualitätssicherung das verlässliche Fundament für die schnelle, prozesssichere Gut-Ausschuss-Prüfung von Innen- und Außengewinden. Das verifizierte Lehrungsverfahren sichert die Einhaltung internationaler Toleranzklassen und garantiert, dass Schraubverbindungen im späteren Einsatz absolut passgenau und funktionssicher ineinandergreifen.

Basiswissen zur Prüfung von zylindrischen Gewinden

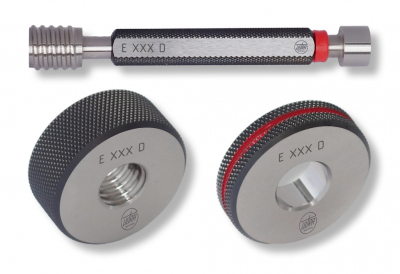

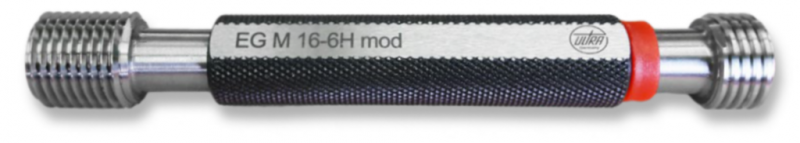

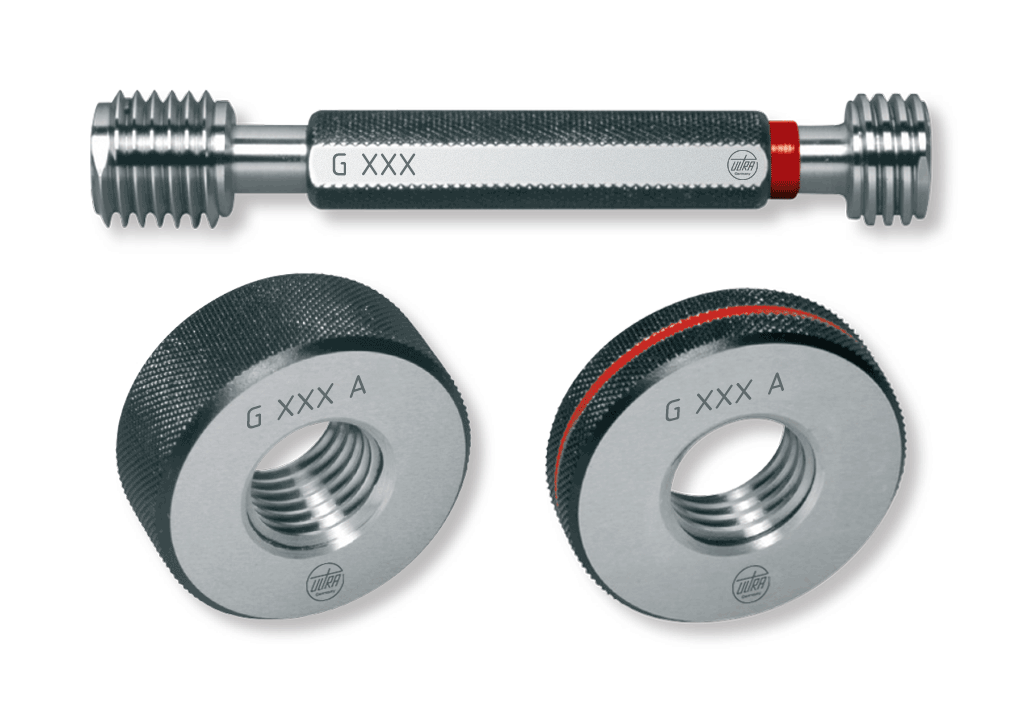

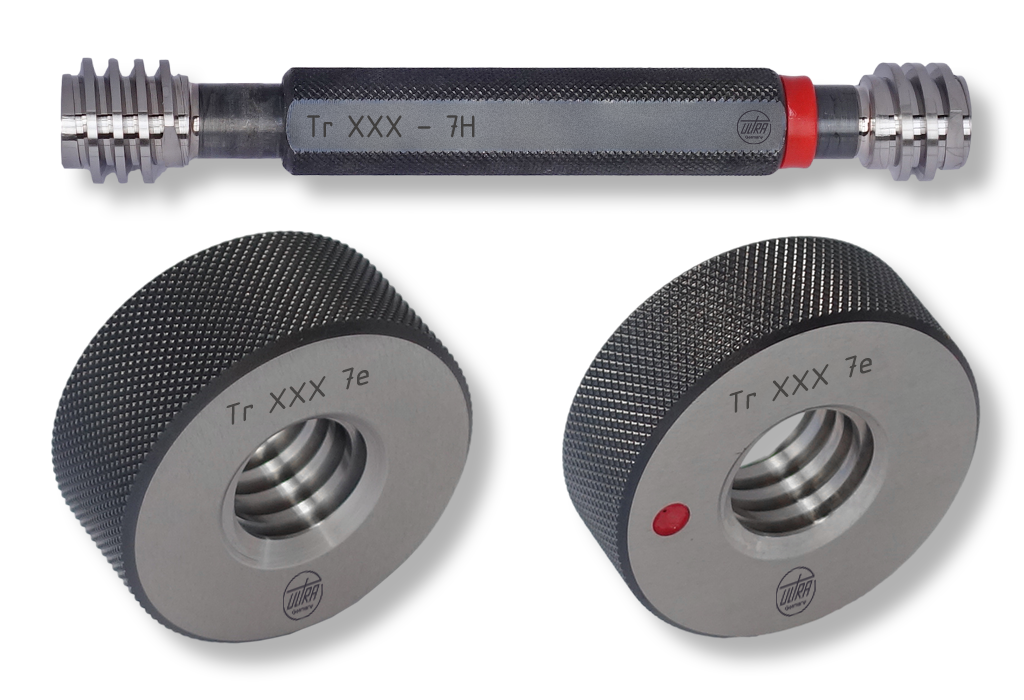

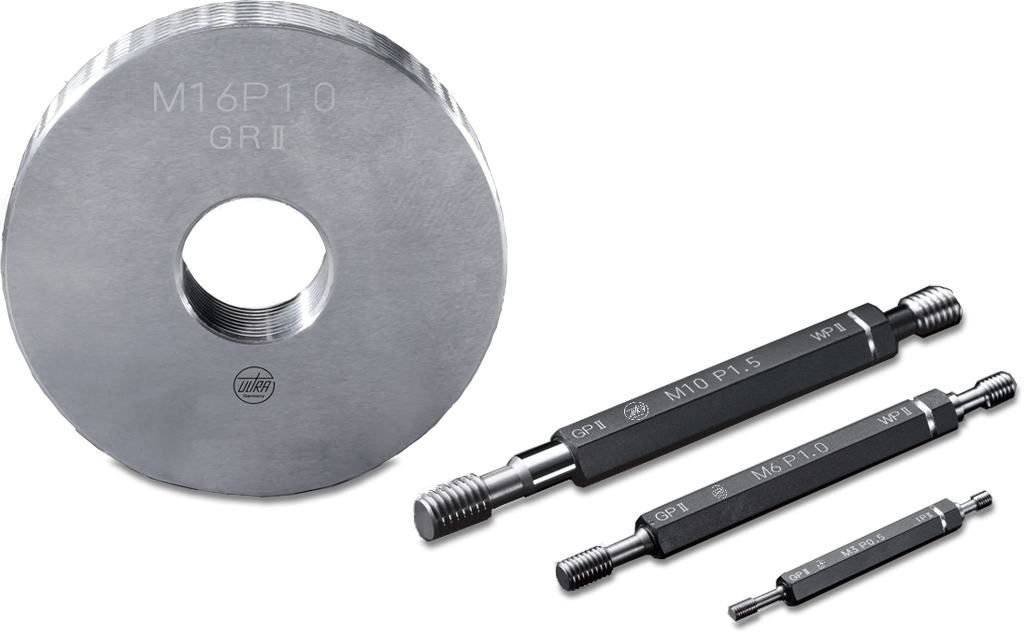

Die dimensionelle Prüfung von Gewinden mit mechanischen Lehren erfolgt strikt getrennt nach metrologischen Grundsätzen. Ein Gewinde-Grenzlehrdorn oder ein Lehrring-Paar besteht immer aus einer Gutseite und einer Ausschussseite, die unterschiedliche physikalische Eigenschaften des Gewindes kontrollieren.

Die Gutseite muss sich ohne besonderen Kraftaufwand über die gesamte Länge des Werkstückgewindes von Hand auf- oder einschrauben lassen. Sie prüft das sogenannte Paarungsmaß. Das bedeutet, sie kontrolliert nicht nur den Flankendurchmesser, sondern gleichzeitig auch die Gewindeform sowie etwaige Fehler in der Gewindesteigung oder im Teilflankenwinkel.

Die Ausschussseite ist an ihrer charakteristischen roten Markierung erkennbar und verfügt über einen verkürzten Gewindeprofil-Ansatz. Sie darf sich maximal zwei Umdrehungen in das oder auf das Werkstückgewinde drehen lassen. Sie prüft ausschließlich, ob das Mindestmaß des Flankendurchmessers an einer einzelnen Stelle unterschritten beziehungsweise das Höchstmaß überschritten wurde.

Berücksichtigung von Oberflächenbeschichtungen im Fertigungsprozess

In der modernen Fertigungstechnik müssen Gewinde häufig galvanisch verzinkt, phosphatiert oder anderweitig beschichtet werden. Da diese Schichten das Material nachträglich verdicken, bieten wir auf Anfrage spezifische Gewindelehren an, die exakt für die Vormaß- und Fertigmaßprüfung ausgelegt sind. Dies ermöglicht eine prozesssichere Toleranzkontrolle sowohl vor dem Schichtauftrag als auch bei der finalen normengerechten Endkontrolle.

Sondermaße und Express-Kundenschnellservice für die Industrie

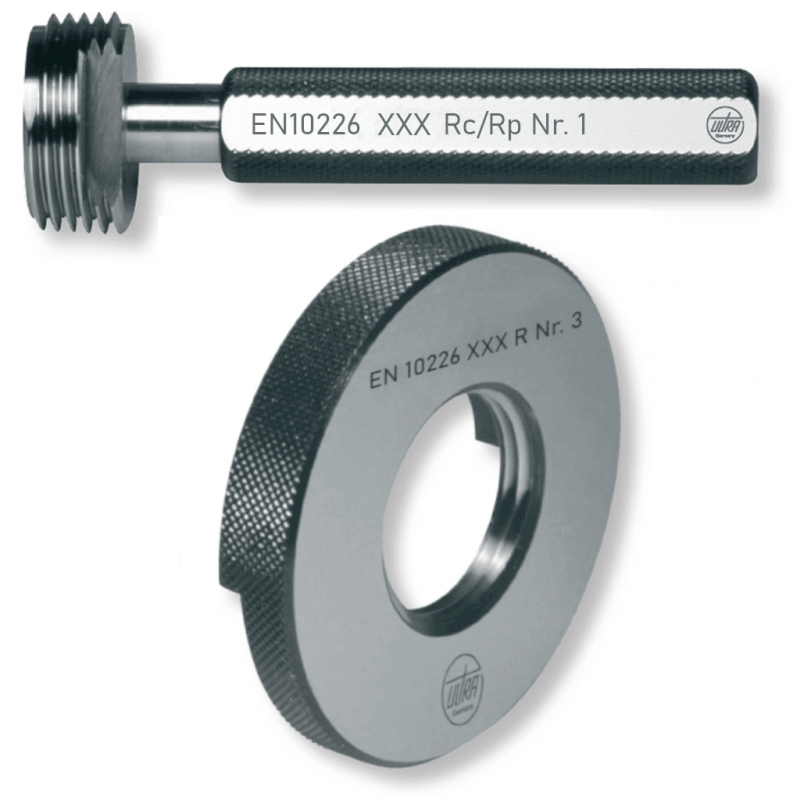

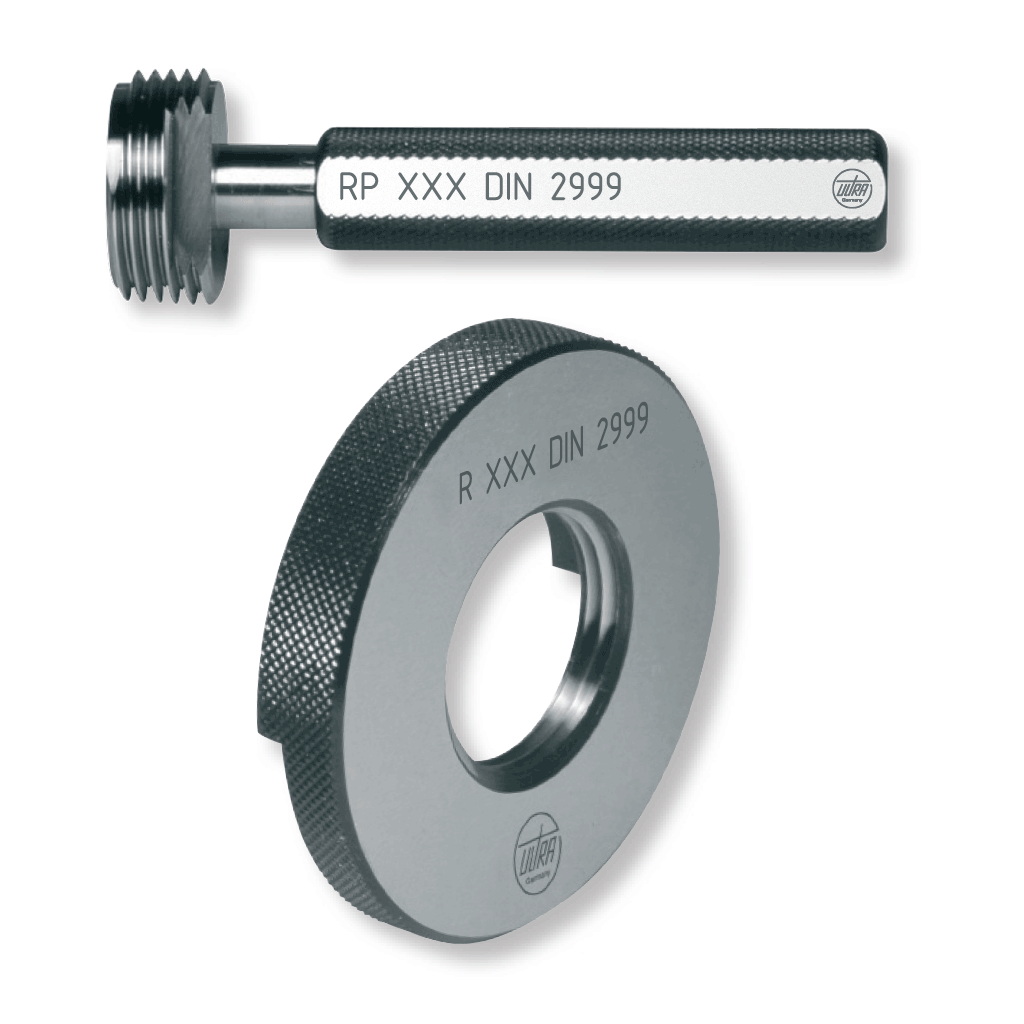

Unser B2B-Sortiment deckt alle gängigen Gewindearten von metrischen ISO-Gewinden über keglige Whitworth- und Rohrgewinde, britische und amerikanische Gewinde lückenlos ab. Für kundenindividuelle Zwischenmaße, Steigungen oder abweichende Toleranzklassen, bitten wir um Ihre Anfrage. Alle Gewindelehren garantieren durch optionale Werks- oder DAkkS-Kalibrierscheine den lückenlosen, rückführbaren Maßanschluss an nationale Normale.
