Monochromatische Lichtquellen 1 Phase 50Hz/60Hz für Planglasplatten bis Ø250mm 400x300x400mm

Abbildung ähnlich ©ULTRA Germany

1.414,00 €*

Individuelle Preisanzeige nach Anmeldung


Artikelnummer: 1050801
Lieferzeit ca. 6 Wochen
Versandart: Paketdienst Paketdienst
Gewicht: 12kg
EAN / GTIN: 4066918004970
Herstellernummer: X04080300
Warentarifnummer: 90318020
bis Durchmesser
Menge:

Sie benötigen weitere Informationen oder eine Beratung?

Anmelden/Registrieren
Telefonische Beratung: 0049 6021 42 999 00
mail Created with Sketch Beta. Kontakt

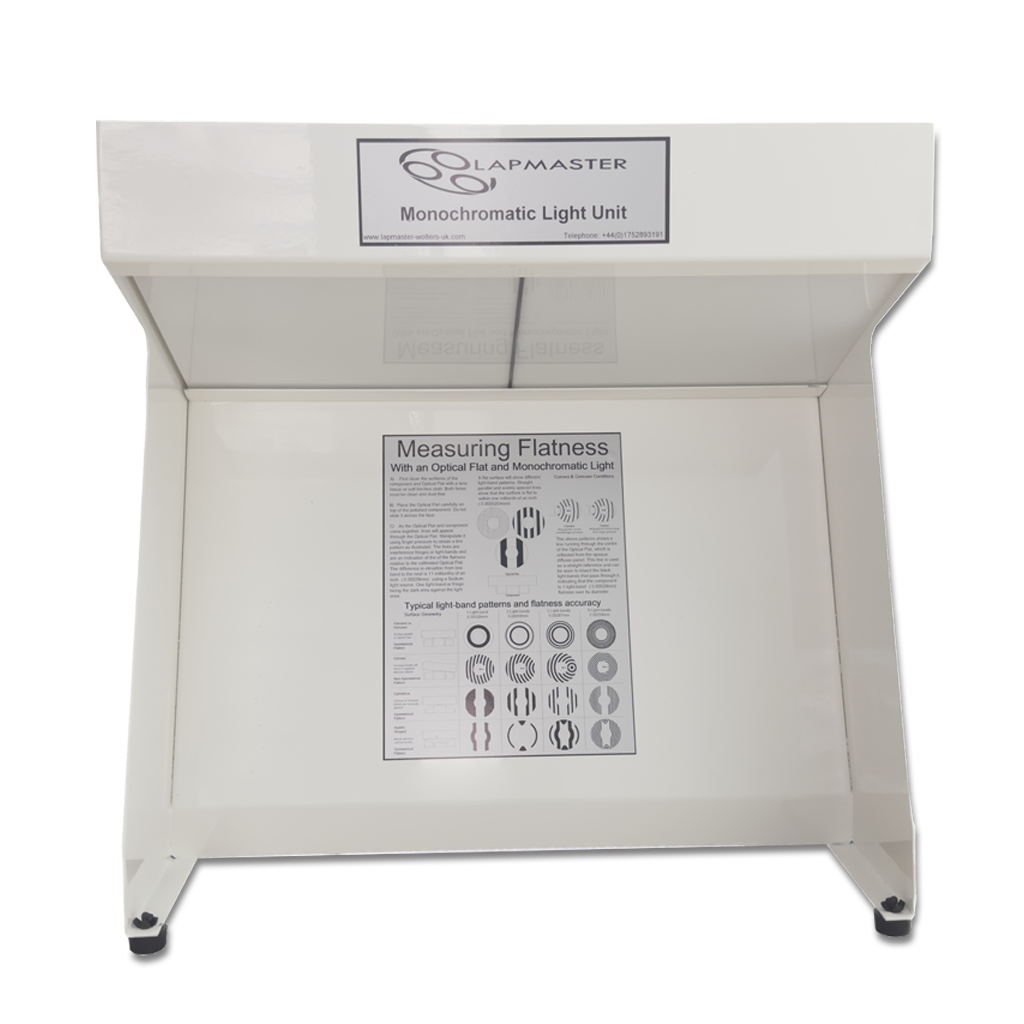

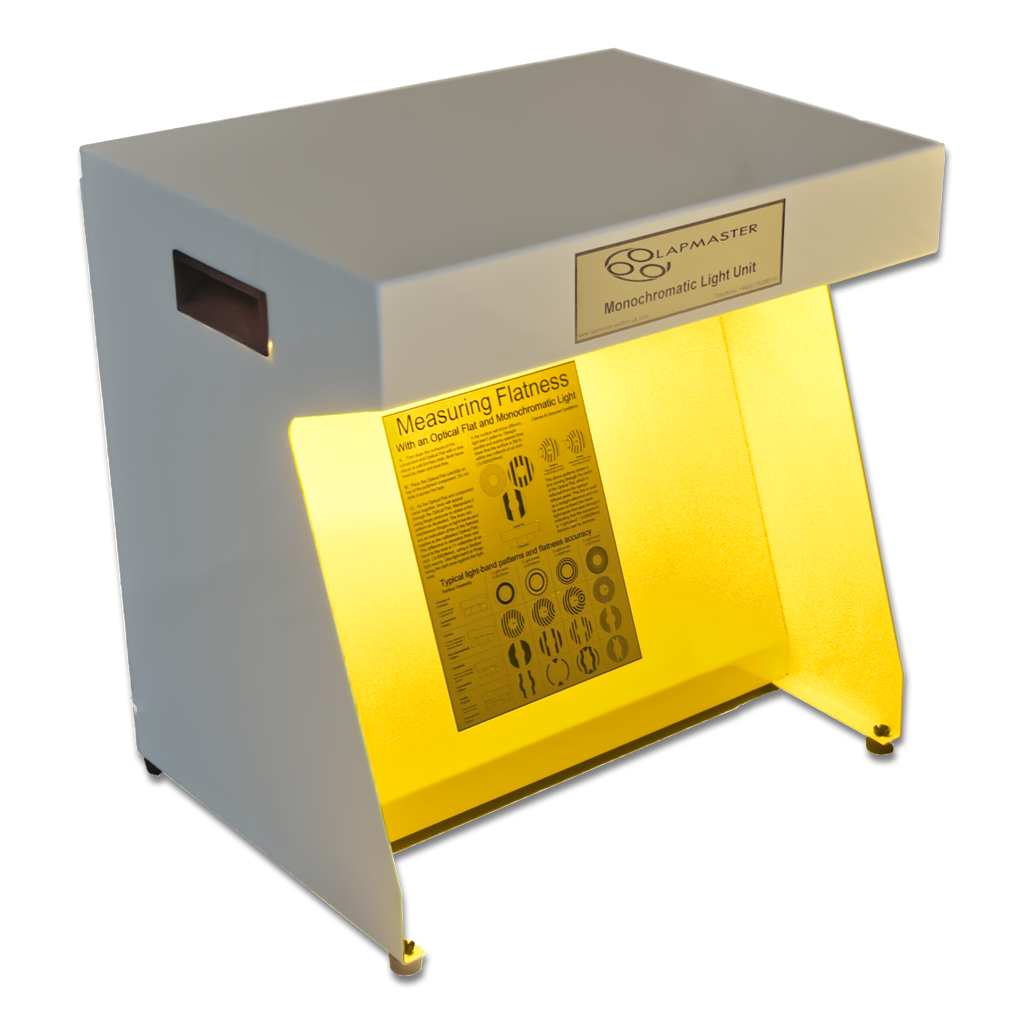

Monochromatische Lichtquellen 1 Phase 50Hz/60Hz für Planglasplatten bis Ø250mm

zur Beurteilung der Ebenheitsprüfung von Planflächen nach dem Interferenzverfahren unter Verwendung von Planglasplatten

  • Sodium-Energiesparlampe 35W mit sehr langer Betriebszeit
  • Stromversorgung 1 Phase 220/240V 50Hz/60Hz
  • monochromatische Wellenlänge 5896A = λ/2 (~0,3μ)

Lieferung einzeln verpackt

1050 801 : Standardmodell für Planglasplatten bis Ø 250mm
1050 802 – 1050 803 : Tischmodell für Planglasplatten bis Ø 300mm und Ø 350mm

Handhabung:

  • Die Planglasplatte wird auf das zu prüfende Werkstück aufgelegt und mit monochromatischem Licht
    angestrahlt. Monochromatisches Licht hat nur eine Wellenlänge, daher kann die Ebenheit von Planflächen sehr gut beurteilt werden.

  • Das Standardmodell 1050 801 besitzt vor der Lampe einen Spiegel, auf dem eine gerade Linie eingraviert ist. Bei passender Ausrichtung von Planglasplatte, Werkstück und Lichtschein entsteht an der Linie ein Geradheitsbezug. Durch die Form und Musterung der Interferenzstreifen lassen sich entsprechende Rückschlüsse auf die Ebenheit ziehen.

  • Bei den Tischmodellen 1050 802 + 1050 803 und freistehenden Lichtquellen mit Untergestell befindet sich der Spiegel im Inneren des Gehäuses. Planglasplatte und Werkstück werden übereinander auf die Lichtquelle gelegt. Das monochromatische Licht strahlt nach oben, wo nun auf die gleiche Weise wie bei Modell 1050 801 die Ebenheit bewertet werden kann.

Monochromatische Lichtquellen 1 Phase 50Hz/60Hz für Planglasplatten bis Ø250mm
Größe: 400x300x400mm
Artikelnummer: 1050801
Marke: LAPMASTER
Herstellernummer: X04080300
bis Durchmesser: Ø250mm
Abmessung: 400x300x400mm
Wellenlänge: Lambda/2
Gewicht: 12kg
